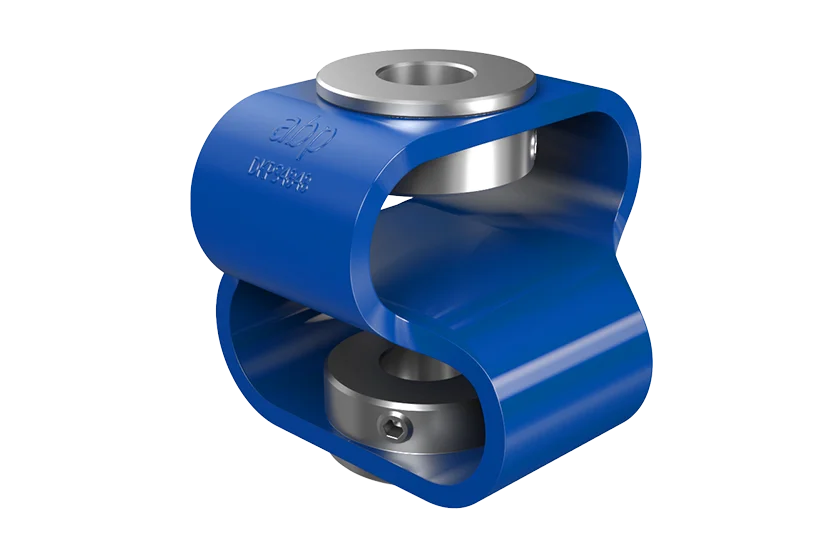

Hochflexible Doppelschlaufenkupplung aus Edelstahl für präzisen Versatzausgleich
Unsere doppelschlaufenkupplungen aus Edelstahl eignen sich ideal für anspruchsvolle Anwendungen in Maschinenbau, Automation und Antriebstechnik. Sie verbinden Wellen zuverlässig, gleichen Versätze in mehreren Achsen aus und sorgen für spielfreie, vibrationsdämpfende Kraftübertragung – auch unter schwierigen Umgebungsbedingungen.
Die Kupplungsserie DKPSY bietet mit ihrem Aufbau aus zwei elastischen Kunststoffschlaufen und hochbeständigem Edelstahl 1.4404 (V4A) eine wartungsfreie Lösung für thermisch und elektrisch entkoppelte Wellenverbindungen. Besonders in korrosiven oder dynamisch beanspruchten Umgebungen spielt sie ihre Stärken aus.
Technische Daten
| Bezeichnung | Modell | d1 (mm) | d2 (mm) | Außendurchmesser (mm) | Einbaulänge (mm) | Max. Drehmoment (Ncm) | Max. Drehzahl (min⁻¹) | Max. Wellenversatz radial (mm) | Max. Wellenversatz axial (mm) | Max. Wellenversatz angular (Grad) | Drehfedersteife (Nm/rad) | Radialfedersteife (N/mm) | Trägheitsmoment (gcm2) | Max. Schraubenmoment (Ncm) | Temperaturbereich (°C) | Gewicht ca. (g) | Werkstoff |
| DKPSY 2928 06/06 | DKPSY 2928 | 6 | 6 | 29±1 | 29±1 | 0,5 | 3000 | ± 0,2 | ± 2 | ± 10 | 13 | 13 | 41 | 100 | -30 bis +80 | 33 | Edelstahl 1.4404 V4A / Polyurethan - Hytrel® |
| DKPSY 4848 10/10 | DKPSY 4848 | 10 | 10 | 48±1 | 46±1 | 200 | 3000 | ± 3 | ± 4 | ± 12 | 28 | 7 | 106 | 100 | -30 bis +80 | 88 | Edelstahl 1.4404 V4A / Polyurethan - Hytrel® |
| DKPSY 4848 10/14 | DKPSY 4848 | 10 | 14 | 48±1 | 46±1 | 200 | 3000 | ± 3 | ± 4 | ± 12 | 28 | 7 | 106 | 100 | -30 bis +80 | 88 | Edelstahl 1.4404 V4A / Polyurethan - Hytrel® |
| DKPSY 4848 14/14 | DKPSY 4848 | 14 | 14 | 48±1 | 46±1 | 200 | 3000 | ± 3 | ± 4 | ± 12 | 28 | 7 | 106 | 100 | -30 bis +80 | 88 | Edelstahl 1.4404 V4A |
Datenblatt als PDF zum Download
📄 [Datenblatt folgt]
CAD-Modell zum Download
🧩 CAD-Modelle auf Microsoft SharePoint folgen
Produkt-Highlights
⭐️ Vielseitiger Versatzausgleich: Kompensiert zuverlässig axiale, radiale und winkelige Wellenversätze – ideal für präzise Linearbewegungen und dynamische Antriebe.
⭐️ Hochwertiger Edelstahl V4A (1.4404): Beständig gegenüber Feuchtigkeit, Chemikalien und Temperaturschwankungen – geeignet für raue Industrieumgebungen.
⭐️ Doppelschlaufenprinzip mit Hytrel®-Elementen: Sorgt für thermische und elektrische Isolation bei gleichzeitig hoher Flexibilität und Dämpfungswirkung.
⭐️ Spielfreie Klemmnabenverbindung: Für eine sichere, kraftschlüssige Montage ohne Spiel – auch bei reversierenden Bewegungen oder wechselnden Lasten.
⭐️ Kompakte Bauform bei hoher Leistungsdichte: Erhältlich ab Ø 29±1 mm und nur 29±1 mm Länge – ideal bei engen Einbauverhältnissen.
Technische Vorteile im Überblick
✅ Drehmomentbereiche von 0,5 bis 200 Ncm: für präzise Kleinantriebe bis mittlere Antriebseinheiten
✅ Maximale Drehzahlen bis 3.000 min⁻¹: zuverlässig auch bei hochdynamischen Anwendungen
✅ Temperaturbereich von -30 °C bis +80 °C: einsetzbar in temperaturkritischen Umgebungen
✅ Effiziente Schwingungs- und Stoßdämpfung: schützt angeschlossene Komponenten und erhöht die Lebensdauer
✅ Wartungsfreie Konstruktion ohne bewegte Teile: für einen langfristig störungsfreien Betrieb
✅ Torsionsweiche Auslegung mit mittlerer Drehfedersteife: ideal bei empfindlichen Messsystemen und Servoachsen
Typische Anwendungsbeispiele
Doppelschlaufenkupplungen der Serie DKPSY werden bevorzugt eingesetzt in:
⚙️ präzisen Positioniereinheiten mit Linearschlitten oder Kugelgewindetrieben
⚙️ Servoachsen in Verpackungs-, Druck- oder Textilmaschinen
⚙️ Messsystemen mit Encoderanbindung, bei denen elektrische Entkopplung erforderlich ist
⚙️ Kleinantrieben in Laborautomation oder Medizintechnik
⚙️Anlagen mit hohem Korrosionsrisiko (z. B. Lebensmitteltechnik, Außenbereiche)
Die Kupplung gleicht zuverlässig thermische Ausdehnungen, Montageungenauigkeiten oder Fluchtungsfehler aus – ohne Einfluss auf die Übertragungsqualität.
