Beschreibung

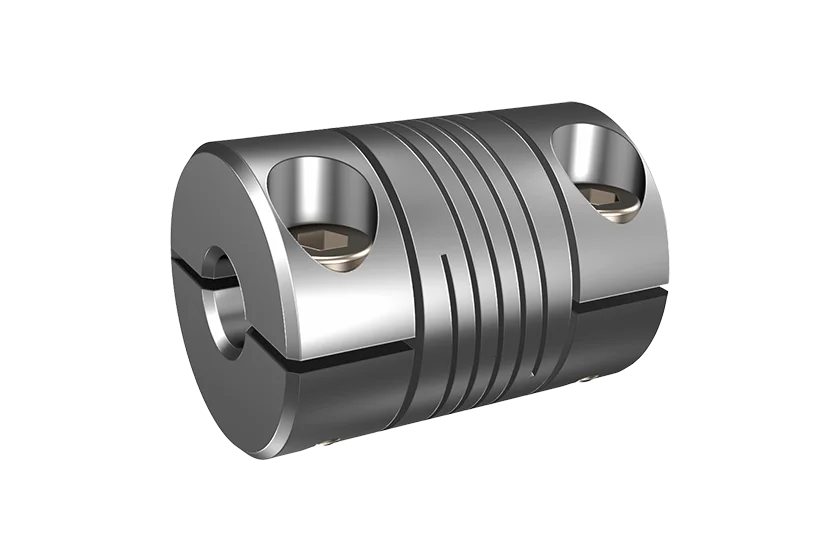

Schwerlast-Wendelkupplungen aus Aluminium für spielfreie Kraftübertragung bei begrenztem Bauraum
Zuverlässiger Versatzausgleich und hohe Drehmomentübertragung – unsere Schwerlast-Wendelkupplungen aus Aluminium sind die passende Lösung für anspruchsvolle Anwendungen im Maschinenbau, in der Automatisierung und bei Linearbewegungen. Durch ihre kompakte Bauweise und präzise Fertigung bieten sie eine spielfreie, torsionssteife Verbindung – selbst bei hohen Lasten.
Technische Daten
| Bezeichnung | Modell | d1 (mm) | d2 (mm) | Außendurchmesser (mm) | Einbaulänge (mm) | Max. Drehmoment (Ncm) | Max. Drehzahl (min⁻¹) | Max. Wellenversatz radial (mm) | Max. Wellenversatz axial (mm) | Max. Wellenversatz angular (Grad) | Drehfedersteife (Nm/rad) | Radialfedersteife (N/mm) | Trägheitsmoment (gcm²) | Max. Schraubenmoment (Ncm) | Temperaturbereich (°C) | Gewicht ca. (g) | Werkstoff |
| W3AK 1923 05/05 | W3AK 1923 | 5 | 5 | 19 | 23 | 250 | 5000 | ± 0,13 | ± 0,2 | ± 5 | 40 | 130 | 8 | 80 | -40 bis +140 | 15 | Aluminium |
| W3AK 1923 06/06 | W3AK 1923 | 6 | 6 | 19 | 23 | 250 | 5000 | ± 0,13 | ± 0,2 | ± 5 | 40 | 130 | 8 | 80 | -40 bis +140 | 15 | Aluminium |
| W3AK 2532 06/06 | W3AK 2532 | 6 | 6 | 25 | 32 | 400 | 5000 | ± 0,13 | ± 0,25 | ± 5 | 80 | 139 | 35 | 80 | -40 bis +140 | 37 | Aluminium |
| W3AK 2532 08/08 | W3AK 2532 | 8 | 8 | 25 | 32 | 400 | 5000 | ± 0,13 | ± 0,25 | ± 5 | 80 | 139 | 35 | 80 | -40 bis +140 | 37 | Aluminium |
| W3AK 2532 10/10 | W3AK 2532 | 10 | 10 | 25 | 32 | 400 | 5000 | ± 0,13 | ± 0,25 | ± 5 | 80 | 139 | 35 | 80 | -40 bis +140 | 37 | Aluminium |
| W3AK 3245 10/10 | W3AK 3245 | 10 | 10 | 32 | 45 | 600 | 5000 | ± 0,13 | ± 0,25 | ± 5 | 130 | 165 | 124 | 150 | -40 bis +140 | 82 | Aluminium |
| W3AK 3245 12/12 | W3AK 3245 | 12 | 12 | 32 | 45 | 600 | 5000 | ± 0,13 | ± 0,25 | ± 5 | 130 | 165 | 124 | 150 | -40 bis +140 | 82 | Aluminium |
| W3AK 1319 04/04 | W3AK 1319 | 4 | 4 | 13 | 19 | 90 | 5000 | ± 0,13 | ± 0,2 | ± 5 | 5 | 160 | 1,2 | 30 | -40 bis +140 | 5 | Aluminium |
| W3AK 1620 05/05 | W3AK 1620 | 5 | 5 | 16 | 20 | 150 | 5000 | ± 0,13 | ± 0,2 | ± 5 | 5 | 143 | 3,2 | 40 | -40 bis +140 | 9 | Aluminium |
| W6AK 1020 03/03 | W6AK 1020 | 3 | 3 | 10 | 20 | 100 | 5000 | ± 0,12 | ± 0,2 | ± 8 | 8 | 40 | 0,4 | 25 | -40 bis +140 | 2,9 | Aluminium |
| W6AK 1020 03/04 | W6AK 1020 | 3 | 4 | 10 | 20 | 100 | 5000 | ± 0,12 | ± 0,2 | ± 8 | 8 | 40 | 0,4 | 25 | -40 bis +140 | 2,9 | Aluminium |
| W6AK 1020 04/04 | W6AK 1020 | 4 | 4 | 10 | 20 | 100 | 5000 | ± 0,12 | ± 0,2 | ± 8 | 8 | 40 | 0,4 | 25 | -40 bis +140 | 2,9 | Aluminium |
| W6AK 1323 04/04 | W6AK 1323 | 4 | 4 | 13 | 23 | 200 | 5000 | ± 0,17 | ± 0,25 | ± 5 | 12 | 40 | 1,2 | 30 | -40 bis +140 | 5 | Aluminium |
| W6AK 1323 05/05 | W6AK 1323 | 5 | 5 | 13 | 23 | 200 | 5000 | ± 0,17 | ± 0,25 | ± 5 | 12 | 40 | 1,2 | 30 | -40 bis +140 | 5 | Aluminium |
| W6AK 1625 04/04 | W6AK 1625 | 4 | 4 | 16 | 25 | 340 | 5000 | ± 0,20 | ± 0,25 | ± 5 | 20 | 40 | 3,4 | 40 | -40 bis +140 | 8,5 | Aluminium |
| W6AK 1625 06/06 | W6AK 1625 | 6 | 6 | 16 | 25 | 340 | 5000 | ± 0,20 | ± 0,25 | ± 5 | 20 | 40 | 3,4 | 40 | -40 bis +140 | 8,5 | Aluminium |
| W6AK 1928 06/06 | W6AK 1928 | 6 | 6 | 19 | 28 | 400 | 5000 | ± 0,25 | ± 0,25 | ± 7 | 40 | 50 | 7 | 40 | -40 bis +140 | 12 | Aluminium |
| W6AK 2538 08/08 | W6AK 2538 | 8 | 8 | 25 | 38 | 1000 | 5000 | ± 0,37 | ± 0,25 | ± 7 | 70 | 80 | 33 | 80 | -40 bis +140 | 33 | Aluminium |
| W6AK 2538 10/10 | W6AK 2538 | 10 | 10 | 25 | 38 | 1000 | 5000 | ± 0,37 | ± 0,25 | ± 7 | 70 | 80 | 33 | 80 | -40 bis +140 | 33 | Aluminium |
| W6AK 2538 12/12 | W6AK 2538 | 12 | 12 | 25 | 38 | 1000 | 5000 | ± 0,37 | ± 0,25 | ± 7 | 70 | 80 | 33 | 80 | -40 bis +140 | 33 | Aluminium |
| W6AK 3258 10/10 | W6AK 2538 | 10 | 10 | 32 | 58 | 1500 | 5000 | ± 0,50 | ± 0,25 | ± 7 | 125 | 60 | 147 | 150 | -40 bis +140 | 93 | Aluminium |
| W6AK 3258 12/12 | W6AK 2538 | 12 | 12 | 32 | 58 | 1500 | 5000 | ± 0,50 | ± 0,25 | ± 7 | 125 | 60 | 147 | 150 | -40 bis +140 | 93 | Aluminium |
| W6AK 3258 16/16 | W6AK 2538 | 16 | 16 | 32 | 58 | 1500 | 5000 | ± 0,50 | ± 0,25 | ± 7 | 125 | 60 | 147 | 150 | -40 bis +140 | 93 | Aluminium |
| W6AK 3867 12/12 | W6AK 3867 | 12 | 12 | 38 | 67 | 2200 | 5000 | ± 0,60 | ± 0,25 | ± 7 | 200 | 70 | 319 | 400 | -40 bis +140 | 141 | Aluminium |
| W6AK 3867 18/18 | W6AK 3867 | 18 | 18 | 38 | 67 | 2200 | 5000 | ± 0,60 | ± 0,25 | ± 7 | 200 | 70 | 319 | 400 | -40 bis +140 | 141 | Aluminium |
| W6AK 3867 16/16 | W6AK 3867 | 16 | 16 | 38 | 67 | 2200 | 5000 | ± 0,60 | ± 0,25 | ± 7 | 200 | 70 | 319 | 400 | -40 bis +140 | 141 | Aluminium |
Datenblatt als PDF zum Download
📄 [Datenblatt folgt]
CAD-Modell zum Download
🧩 CAD-Modelle auf Microsoft SharePoint folgen
Produkt-Highlights
⭐️ Kompakte Bauform mit hoher Leistungsdichte: Ideal für enge Einbauräume – Baulängen ab 19 mm bei Drehmomenten bis 2200 Ncm.
⭐️ Hergestellt aus hochfestem Aluminium: Aus einem Stück gefertigt für maximale Torsionssteifigkeit und minimales Trägheitsmoment.
⭐️ Effektiver Ausgleich von Fluchtungsfehlern: Radial bis ±0,60 mm, axial bis ±0,25 mm und winklig bis ±7° – ohne Spielfehler.
⭐️ Vielseitige Auswahl an Wellendurchmessern: Von 3 bis 18 mm standardmäßig verfügbar – Klemmnaben sorgen für sichere Befestigung.
⭐️ Temperaturbeständig für industrielle Umgebungen: Einsatzfähig von -40 °C bis +140 °C – auch bei wechselnden Umgebungsbedingungen zuverlässig.
Technische Vorteile
✅ Hohe Drehmomentbelastbarkeit: Je nach Modell bis zu 2200 Ncm, geeignet für dynamische Achsen und belastete Antriebsstränge.
✅ Torsionssteif und spielfrei: Direktes Ansprechverhalten ohne Elastizität – optimal für Servoachsen und präzise Linearbewegungen.
✅ Geringes Trägheitsmoment: Z. B. nur 8 gcm² bei kleinen Baugrößen – ideal für hochdynamische Positionieraufgaben.
✅ Hohe Federsteifigkeiten: Drehfedersteife bis zu 200 Nm/rad und Radialfedersteife bis 165 N/mm – für eine stabile Kraftübertragung.
✅ Wartungsfrei & langlebig: Keine beweglichen Teile, kein Spielzuwachs – dauerhaft zuverlässige Funktion ohne Nachjustierung.
Typische Anwendungen
⚙️ Maschinenbau: Verbindung von Motor und Spindel bei CNC-Fräsen, Bohrwerken oder Werkzeugmaschinen.
⚙️ Industrieautomation: Antriebskopplung in Roboterachsen, Pick-and-Place-Systemen oder Förderanlagen.
⚙️ Messtechnik: Geeignet für Encoderanbindungen, bei denen eine spielfreie Übertragung essenziell ist.
⚙️ Verpackungsmaschinen: Kompensation von Achsversatz bei gleichzeitig hoher Taktfrequenz.
⚙️ Linearsysteme: Kupplung von Antriebsmotoren an Lineareinheiten mit kritischem Bauraum.
